Die Höhendaten von viewfinderpanoramas.org (30m Auflösung SRTM) haben wir mit den Landesgrenzen bzw. Flächen von swisstopo verschnitten, und daraus für coobx das Modell für ein Relief 2m x 1m x 20 cm von Liechtenstein angefertigt. Das Relief soll auf der LIHGA live auf einem Sharebot Next Generation 3D-Drucker ausgedruckt werden. (wohl in 50 % Grösse)

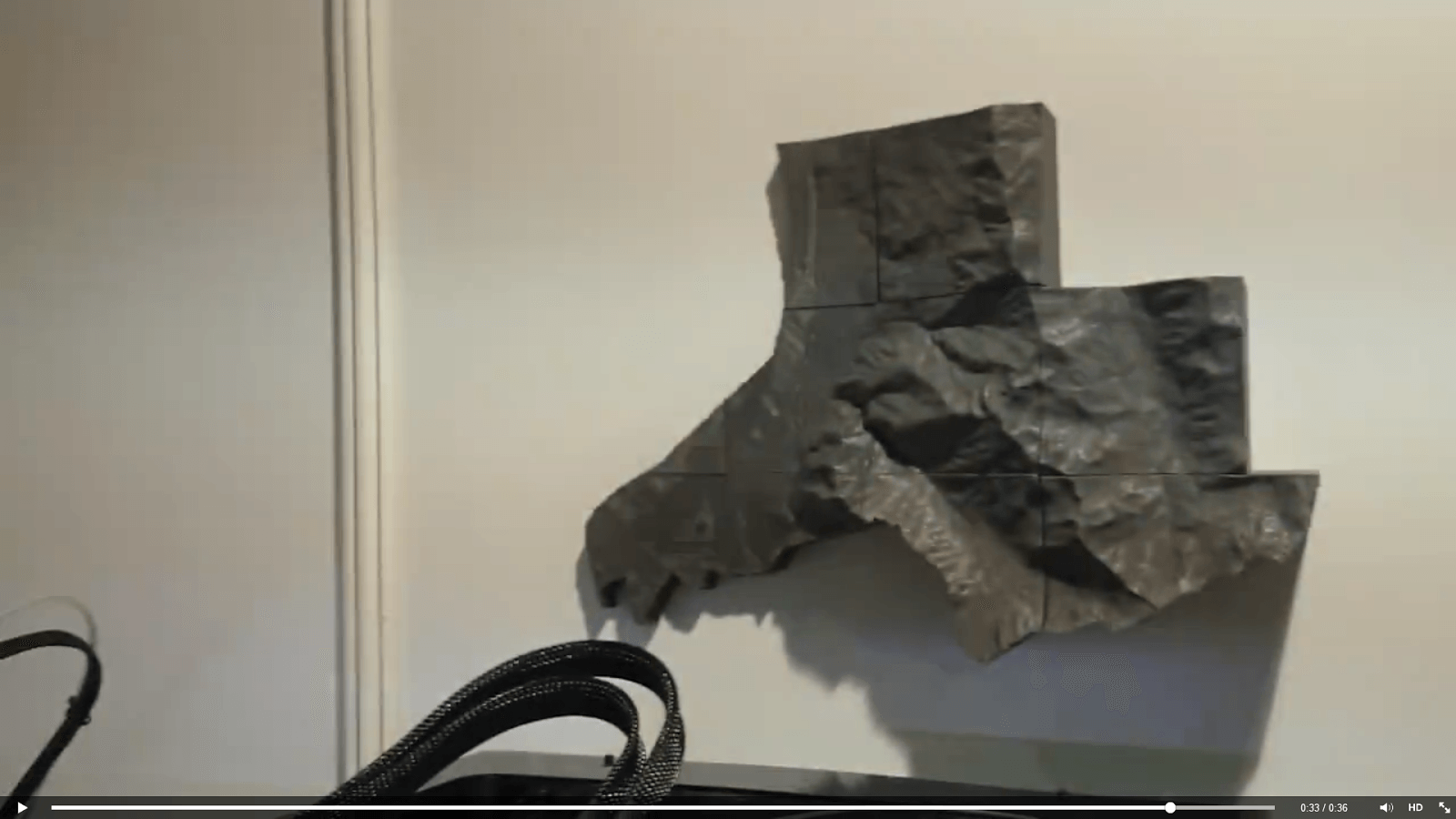

![Foto von einigen gedruckten Teilen des Reliefs von Liechtenstein aufgehängt am Stand von coobx](https://blog.eigermaker.ch/content/images/2014/09/Screenshot-2B2014-09-11-2B11.32.03.png)
Arbeitsablauf:
1) QGIS
– Höhendaten N47E009.hgt als neuen Rasterlayer geladen
– Gemeinden in Liechtenstein anhand der Anleitung auf QGIS Tutorials ausgewählt
– Die Auswahl in einen neuen Layer gespeichert, danach die Höhendaten mit diesem Layer verschnitten und als GeoTIFF gespeichert.

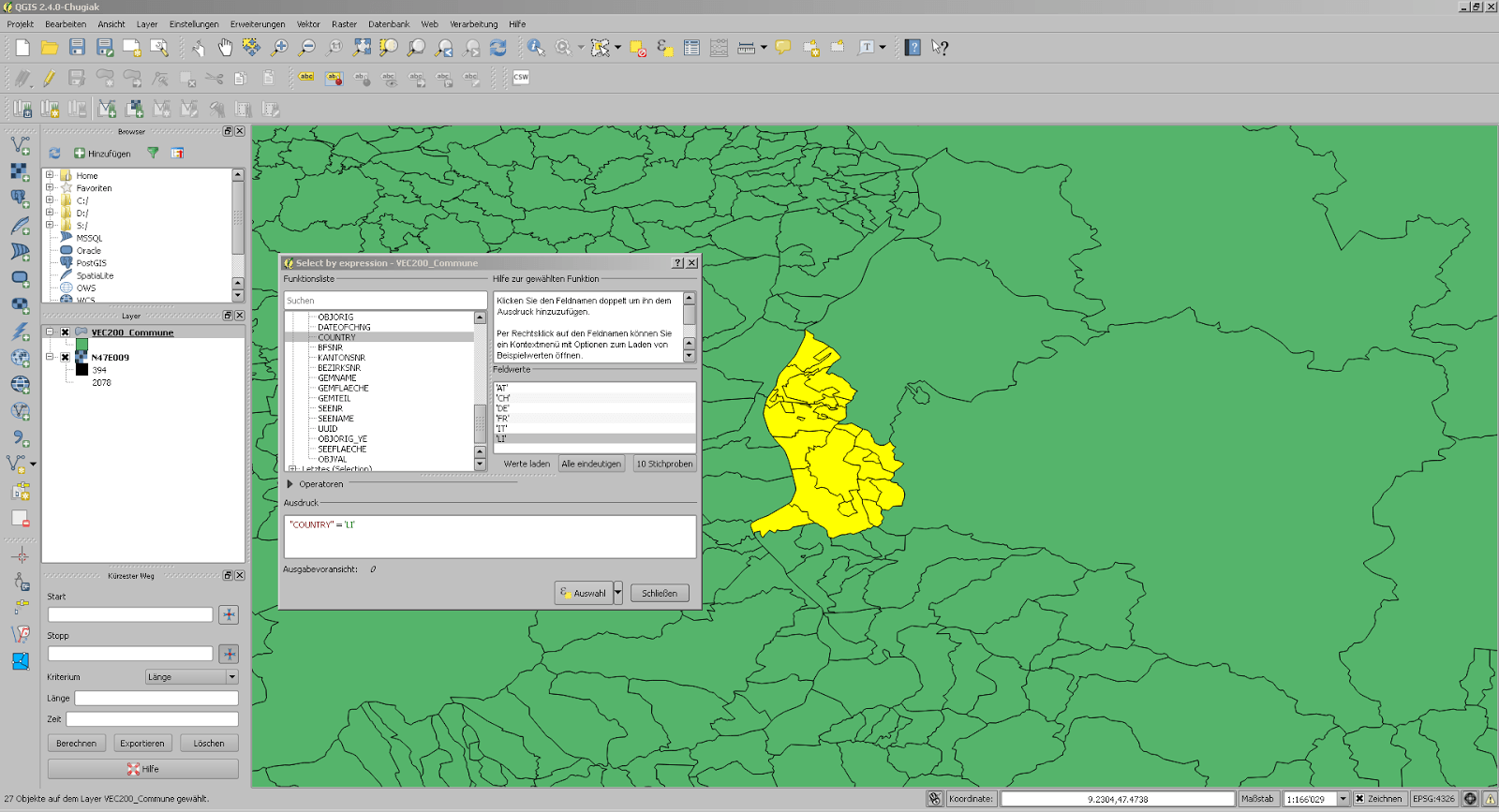

![Screenshot aus QGIS mit den Gemeinden Liechtensteins ausgewählt im Vector200 von Swisstopo](https://blog.eigermaker.ch/content/images/2014/09/qgis_grenze_liechtenstein.png)

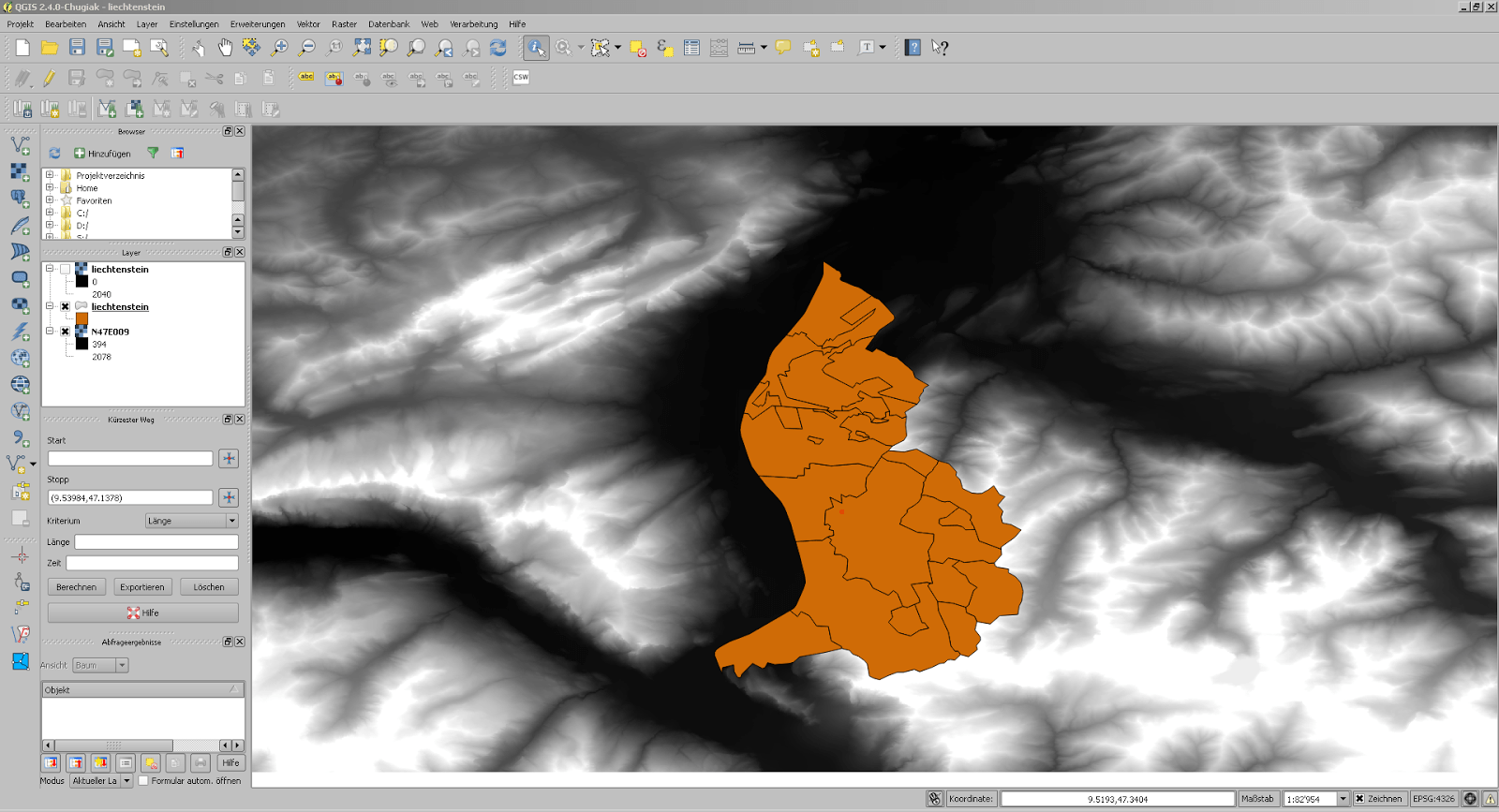

![Screenshot aus QGIS mit der Fläche Liechtensteins als Lochmaske](https://blog.eigermaker.ch/content/images/2014/09/qgis_nur_liechtenstein.png)
![Screenshot aus QGIS mit dem neu aus den Höhendaten ausgeschnittenen Datensatz](https://blog.eigermaker.ch/content/images/2014/09/qgis_liechtenstein_ausgeschnitten.png)
2) 3DEM
– GeoTIFF geladen
– Missing Data gefüllt
– Exportiert als DEM

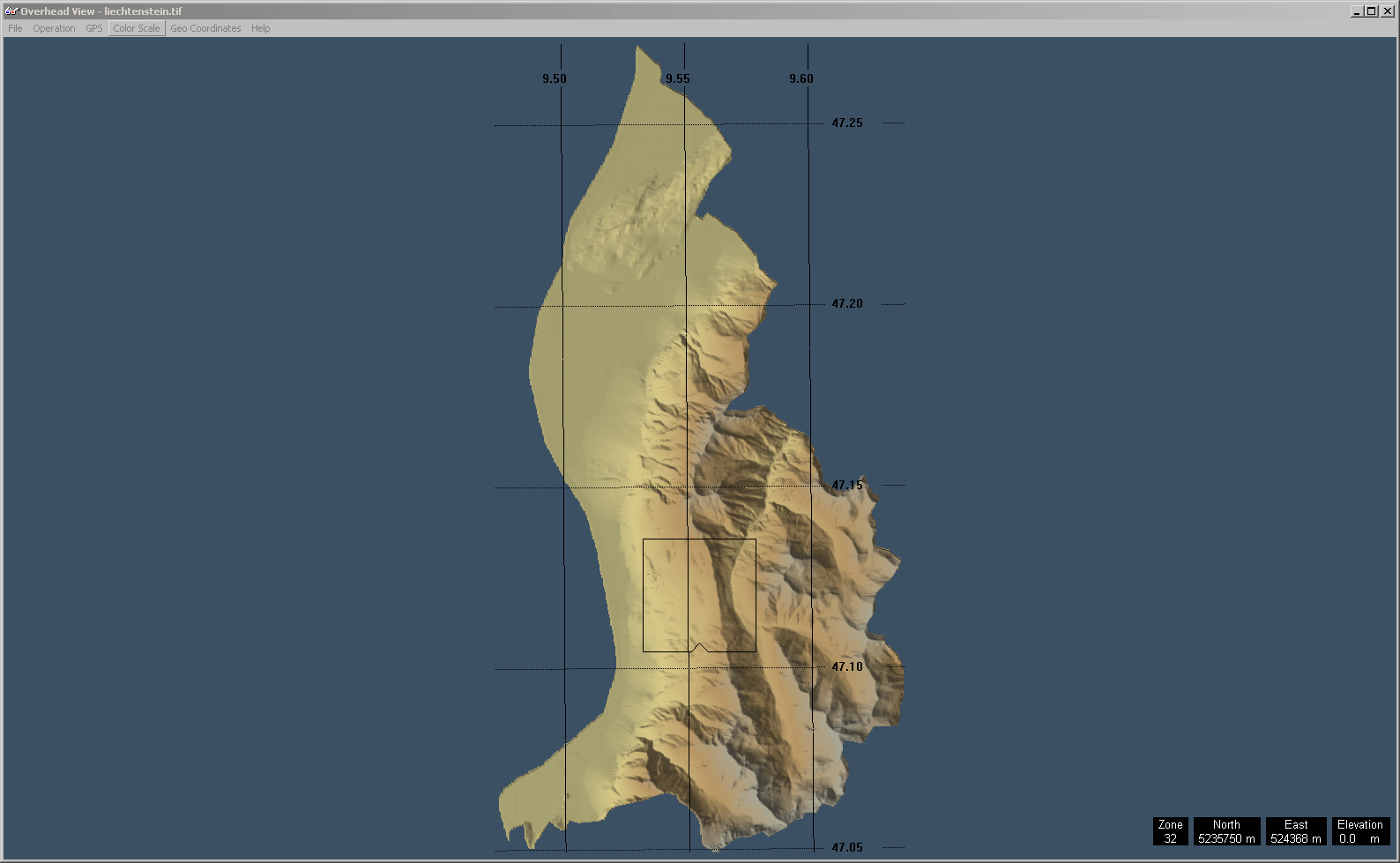

![Screenshot aus 3DEM mit dem geladenen GeoTIFF von Liechtenstein](https://blog.eigermaker.ch/content/images/2014/09/3dem_liechtenstein_converted.png)
3) AccuTrans 3D
– DEM geladen
– 2D -> 3D
– Auf 2m NS Grösse verkleinert
– Relief erstellt mit Extrude
– 90° um X gedreht
– X,Y,Z min auf 0
– STL exportiert

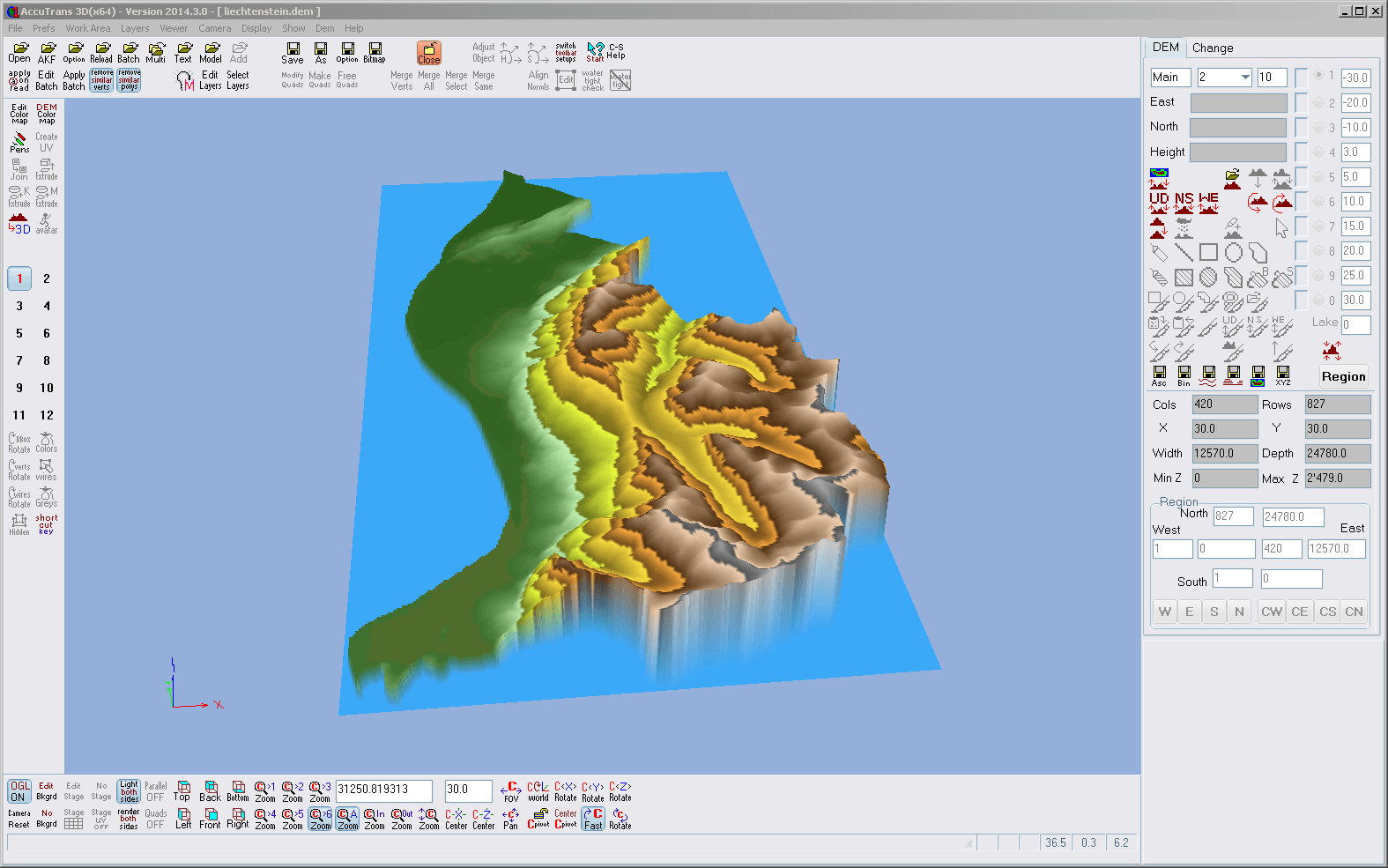

![Screenshot aus AccuTrans 3D mit der Darstellung der DEM Daten Liechtensteins](https://blog.eigermaker.ch/content/images/2014/09/accutrans3d_loaded.png)

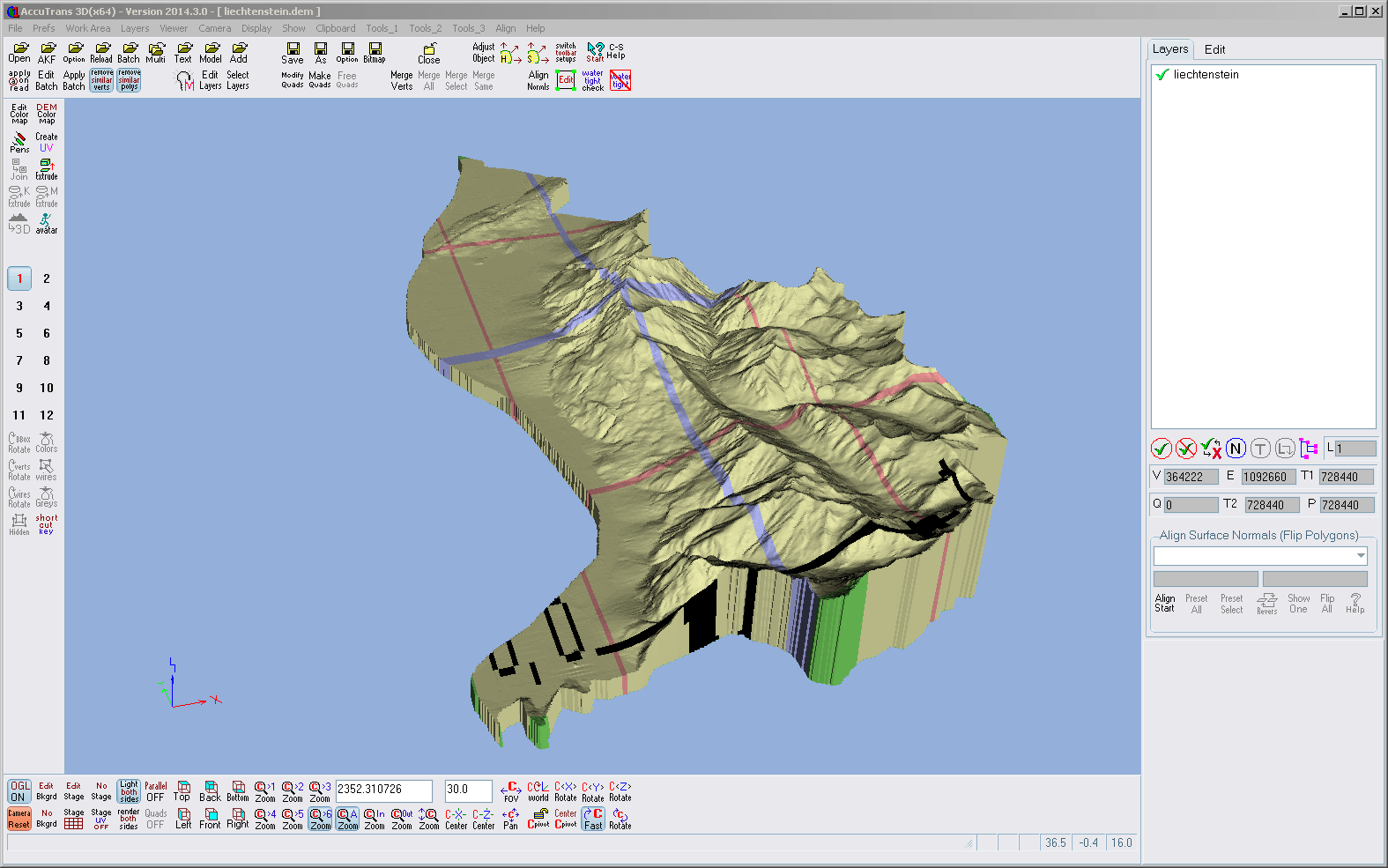

![Screenshot aus AccuTrans 3D mit fertigem Relief zum Export](https://blog.eigermaker.ch/content/images/2014/09/accutrans3d_extruded.png)
4) Netfabb Studio
– STL importiert
– in 41 Teile à max. 20x20cm geschnitten
– Teile als STL exportiert, Nummerierung von Süden nach Norden

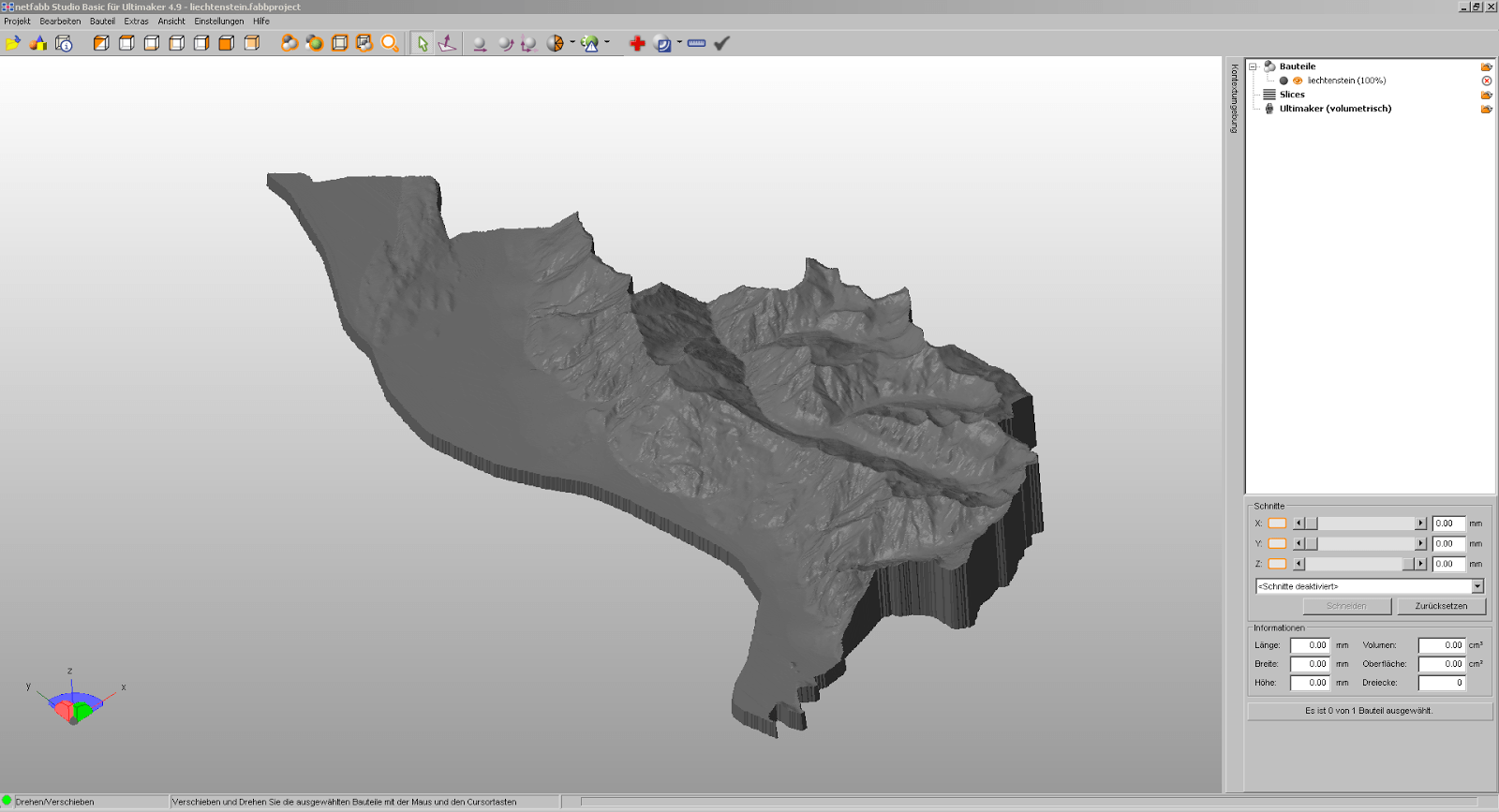

![Screenshot aus Netfabb Studio mit komplettem Relief von Liechtenstein](https://blog.eigermaker.ch/content/images/2014/09/netfabb_liechtenstein_loaded.png)

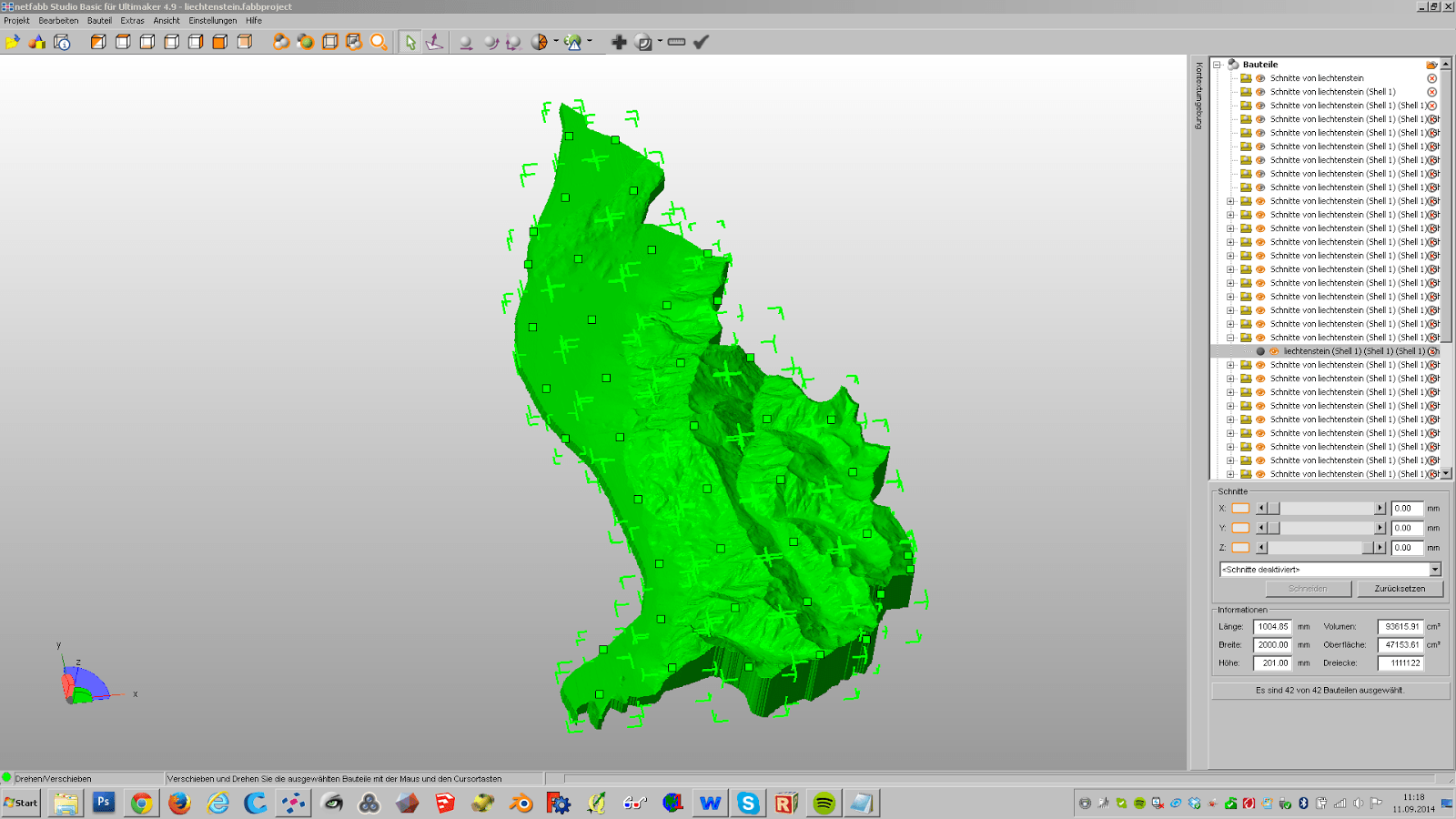

![Alle Einzelteile ausgewählt und exportiert](https://blog.eigermaker.ch/content/images/2014/09/netfabb_liechtenstein_cut.png)
5) Tinkercad
– Teil 04 importiert
– Schriftzug 3drucken.ch aussen angeklebt
– Als STL exportiert

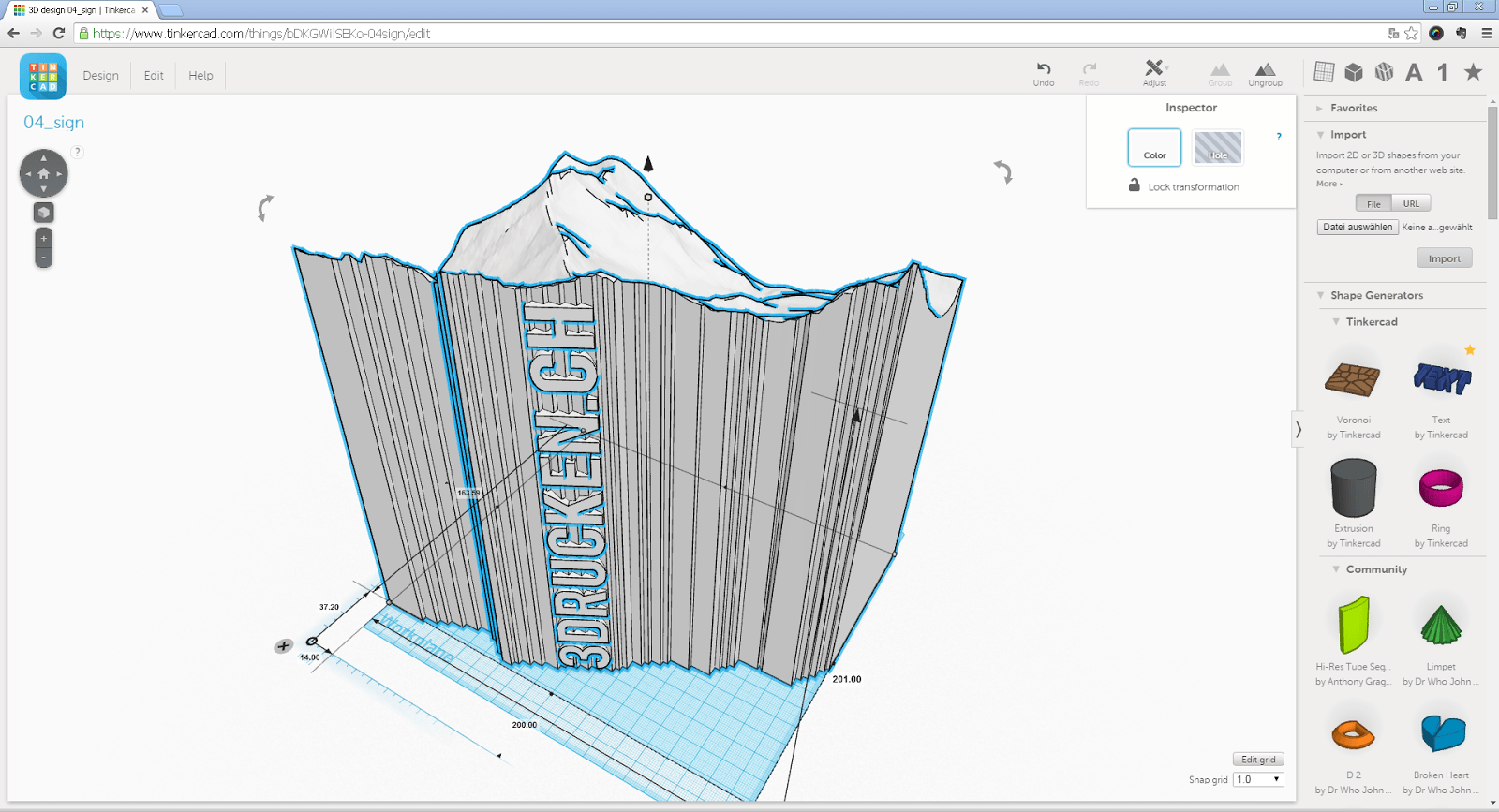

![Screenshot aus Tinkercad eines Teils des Reliefs von Liechtenstein mit dem Schriftzug 3drucken.ch darauf](https://blog.eigermaker.ch/content/images/2014/09/tinkercad_04_3druckench.png)
Wir sind gespannt, ob Marco Schmid von coobx die Zeit findet, das Relief fertig drucken zu können. Viel Glück dabei!
