Wir geben es zu, wir waren spät dran mit den Weihnachtsgeschenken. Dies vielleicht auch, weil wir es nicht so mit der Konsum-Mentalität halten, und nicht einfach etwas kaufen gehen möchten. Vielmehr ist genau der 3D-Drucker ein ideales Werkzeug, um seine Ideen selber umzusetzen. Trotzdem musste es diesmal schnell gehen, und so entschieden wir uns mit etwas Risiko dazu, eine Lithophane, ein 3D gedrucktes Foto zu erstellen. Risiko deshalb, weil die Einstellungen beim FDM Druck dazu schon ziemlich gut passen müssen, und wir auf Anhieb ein gutes Resultat benötigen.
Unter Druck

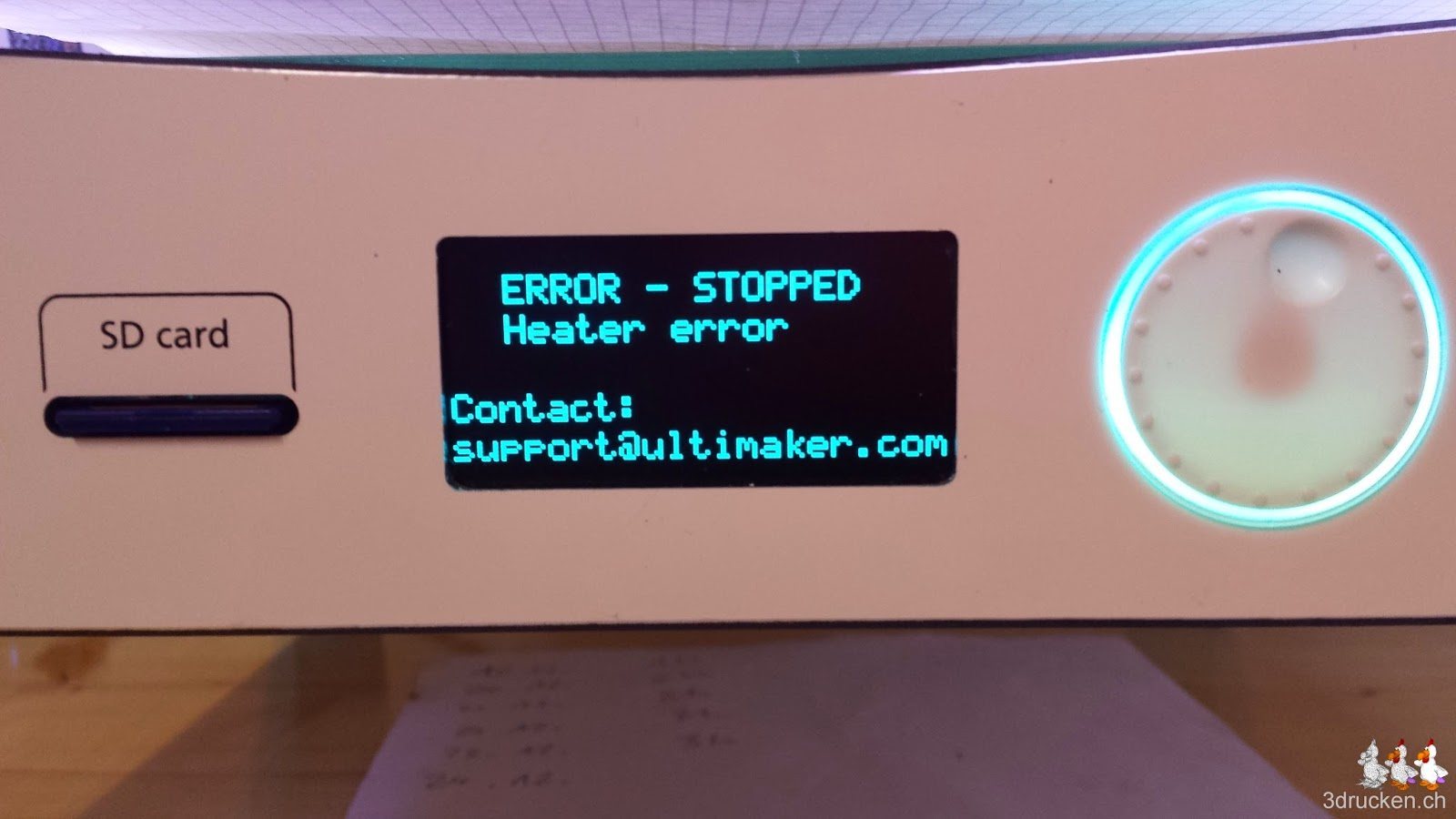

Es scheint, als hätte der Ultimaker 2 diese Spannung auch gespürt, quittierte er doch gleich zu Beginn beim Materialwechseln und dem anschliessenden manuellen Vorschub zur Düsenreinigung erst mal den Dienst.
Firmwareupdate

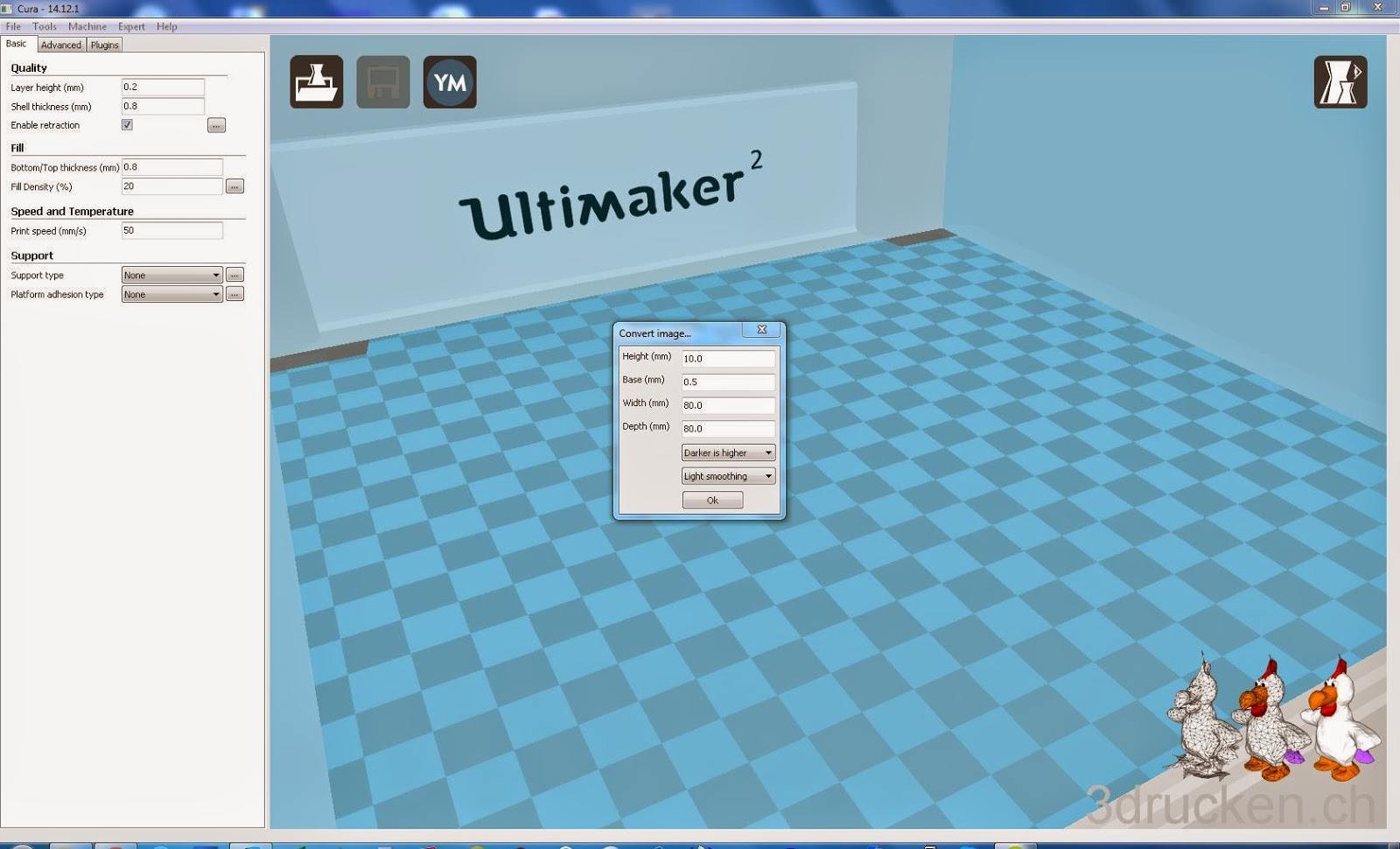

Als der Ultimaker 2 dann nach einem Firmwareupdate mit Cura 14.12.1 wieder lief, haben wir auf dem Internet nach den optimalen Einstellungen zum Drucken von Fotos in 3D gesucht. Dabei sind wir auf die tolle Anleitung Lithophanes: How to 3D Print your photos gestossen. Wir haben direkt Cura verwendet, um das Foto zu laden und in ein Modell umzuwandeln.
Slicing Einstellungen

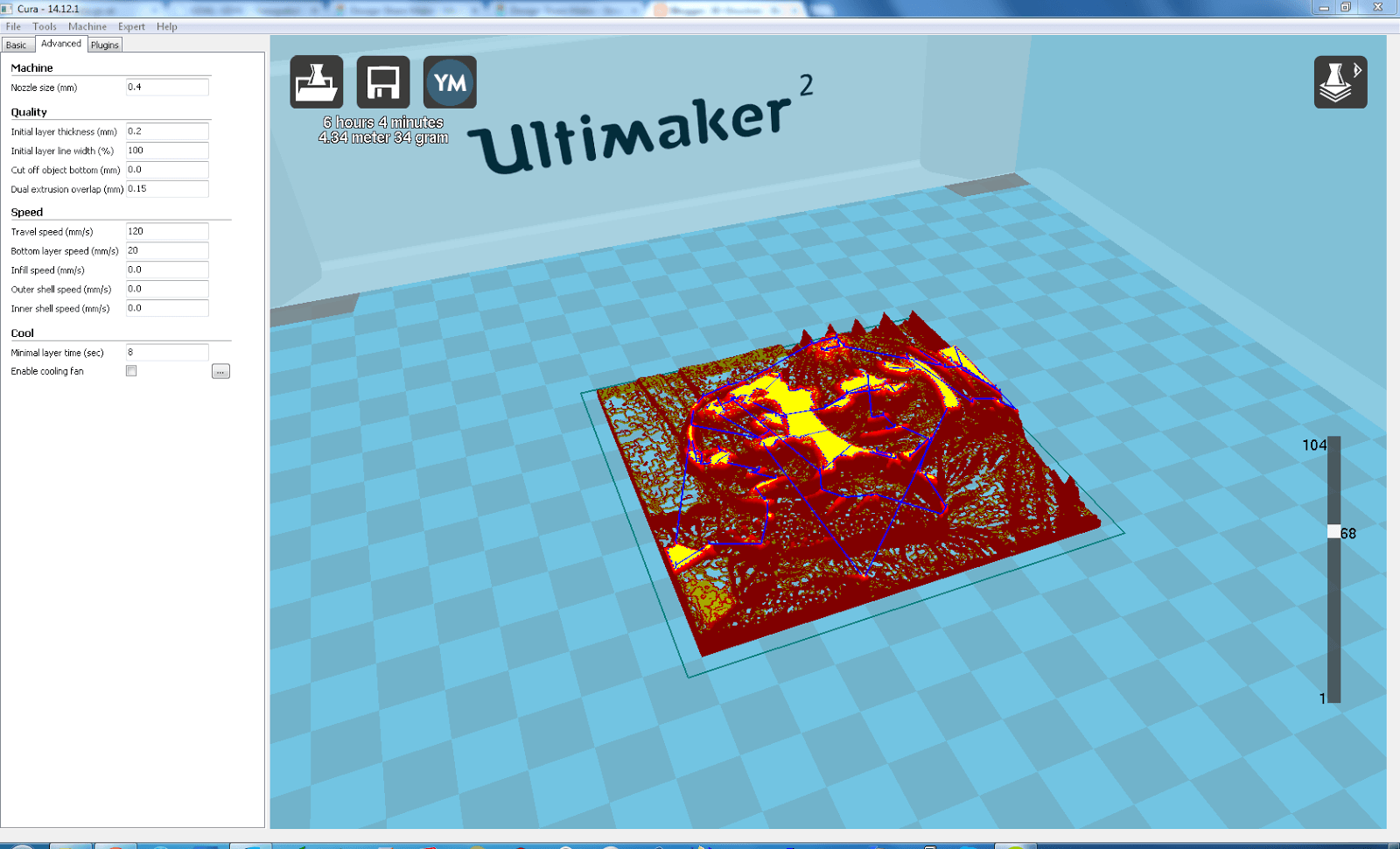

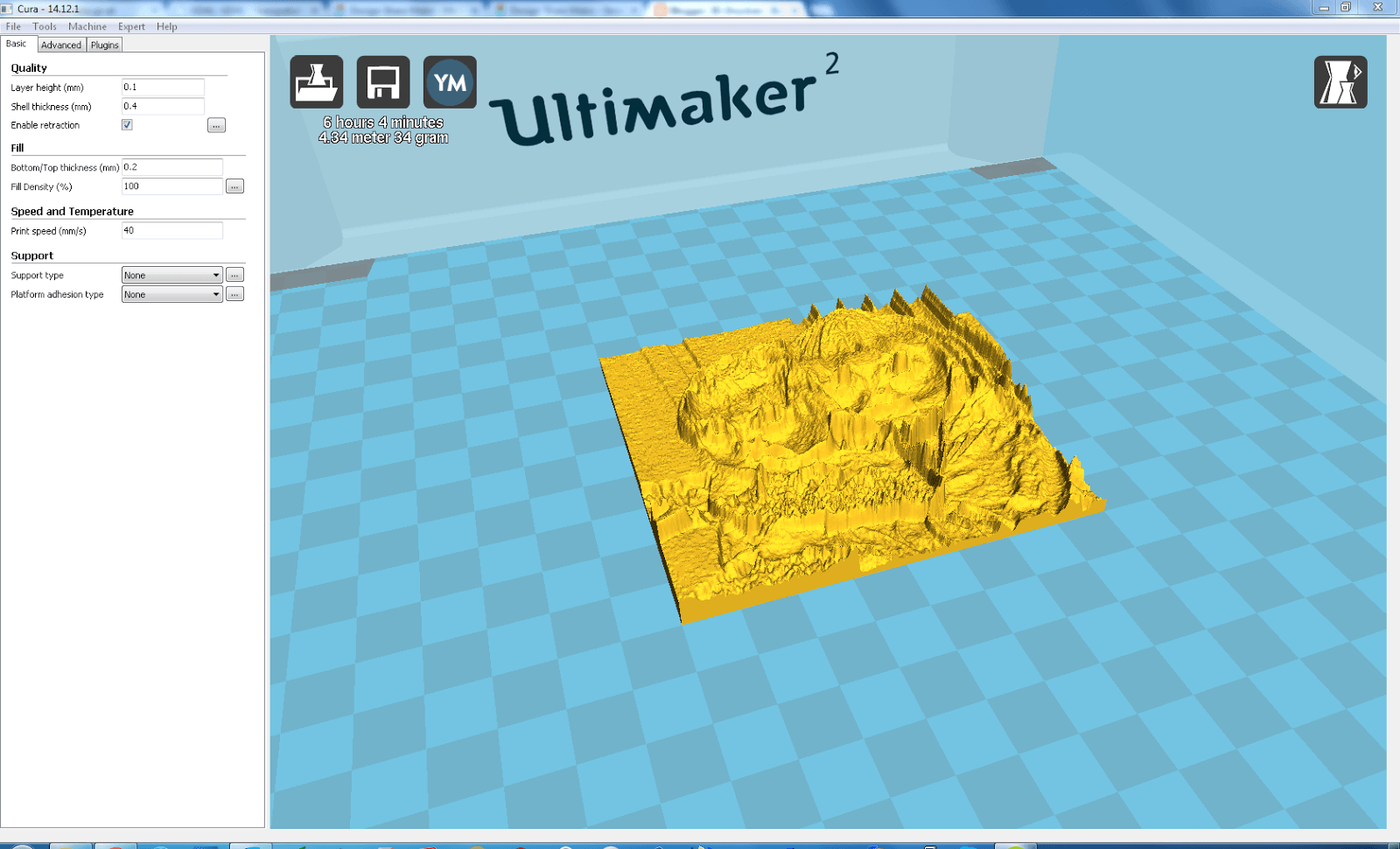

Grundsätzlich gelten folgende Einstellungen für das Slicing:
- 100% Infill
- Nur 1 Shell (keine zusätzlichen)
- So langsam wie möglich, aber nicht zu langsam um den Materialfluss nicht abbrechen zu lassen
- Ohne Lüfter (Material wird sonst trüb wenn es zu schnell auskühlt)
- Möglichst dünne Schichten, denn es gilt: (Höhe des Bildes – Basis) / Schichtdicke = Anzahl Graustufen
- Möglichst dünne Basis

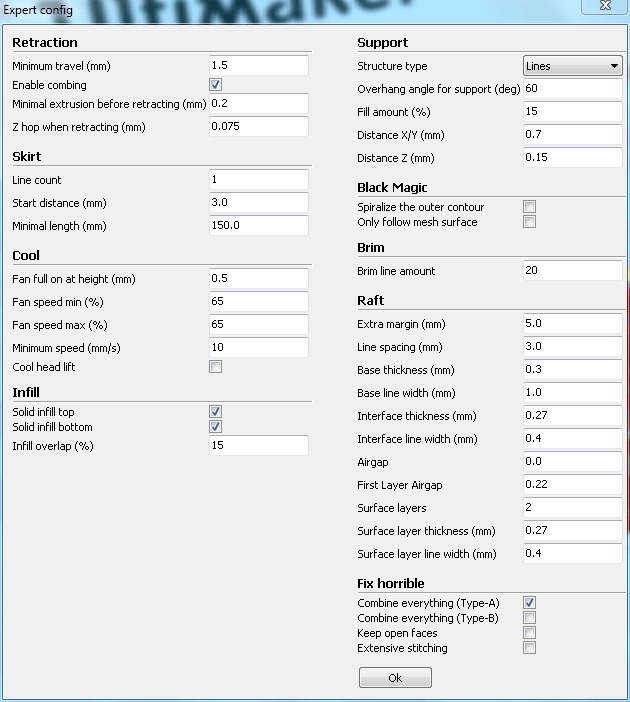

- Da viele Retrations entstehen, die minimale Strecke vor der nächsten Retraction erhöhen
- Temperatur möglichst genau ermitteln, damit wenig bis keine Fäden und Tröpfchen entstehen
3D-Drucker vorbereiten
Zudem sollte der Drucker optimal vorbereitet werden:
- Drucktisch ausrichten
- Für gute Haftung der ersten Schicht sorgen (Leim, Haarspray)
- Düse möglichst gut reinigen, damit keine Verunreinigungen im Bild entstehen (Nylon)

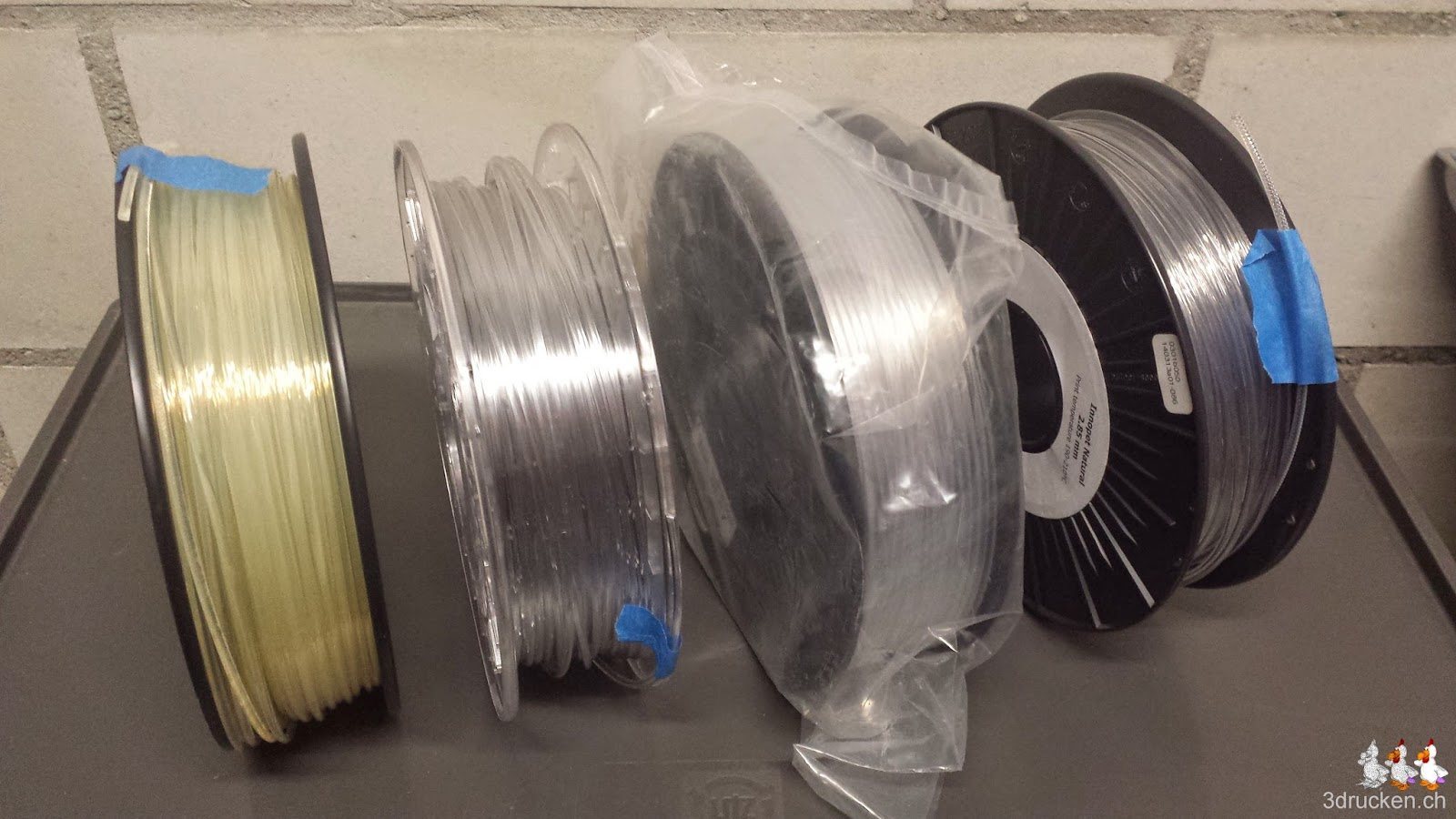

Für den Druck der Lithophane sollte man ein möglichst transparentes, oder zumindest durchscheinendes Material wählen. Wir haben in unserem Sortiment PLA Naturel von Ultimaker, ColorFabb XT, BendLay von Orbi-Tech und Innopet Natural von Innofil. Unsere Wahl traf auf das Colorfabb XT, zweite Rolle von links, da es uns den transparentesten Eindruck machte.

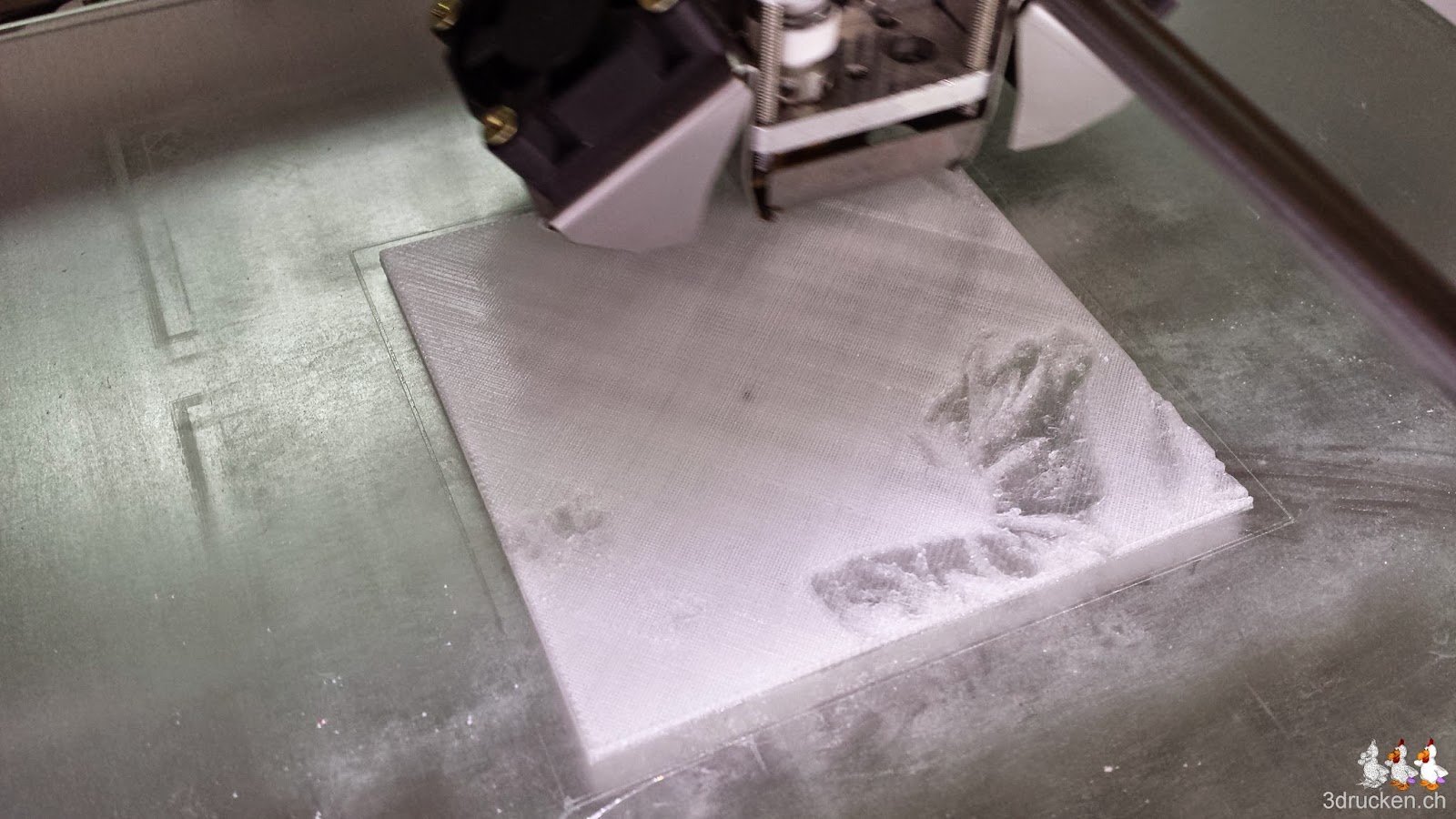

Das Resultat

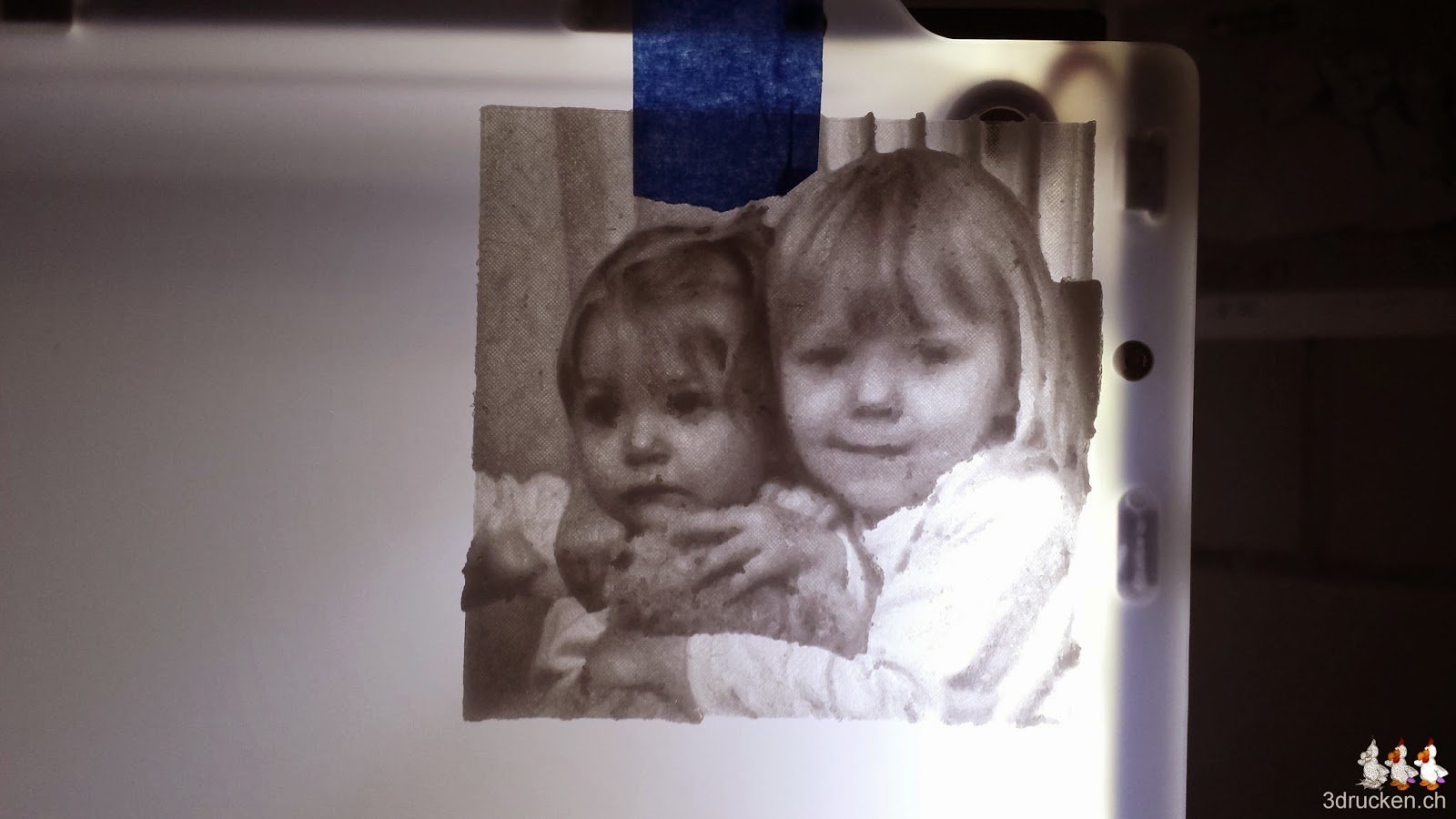

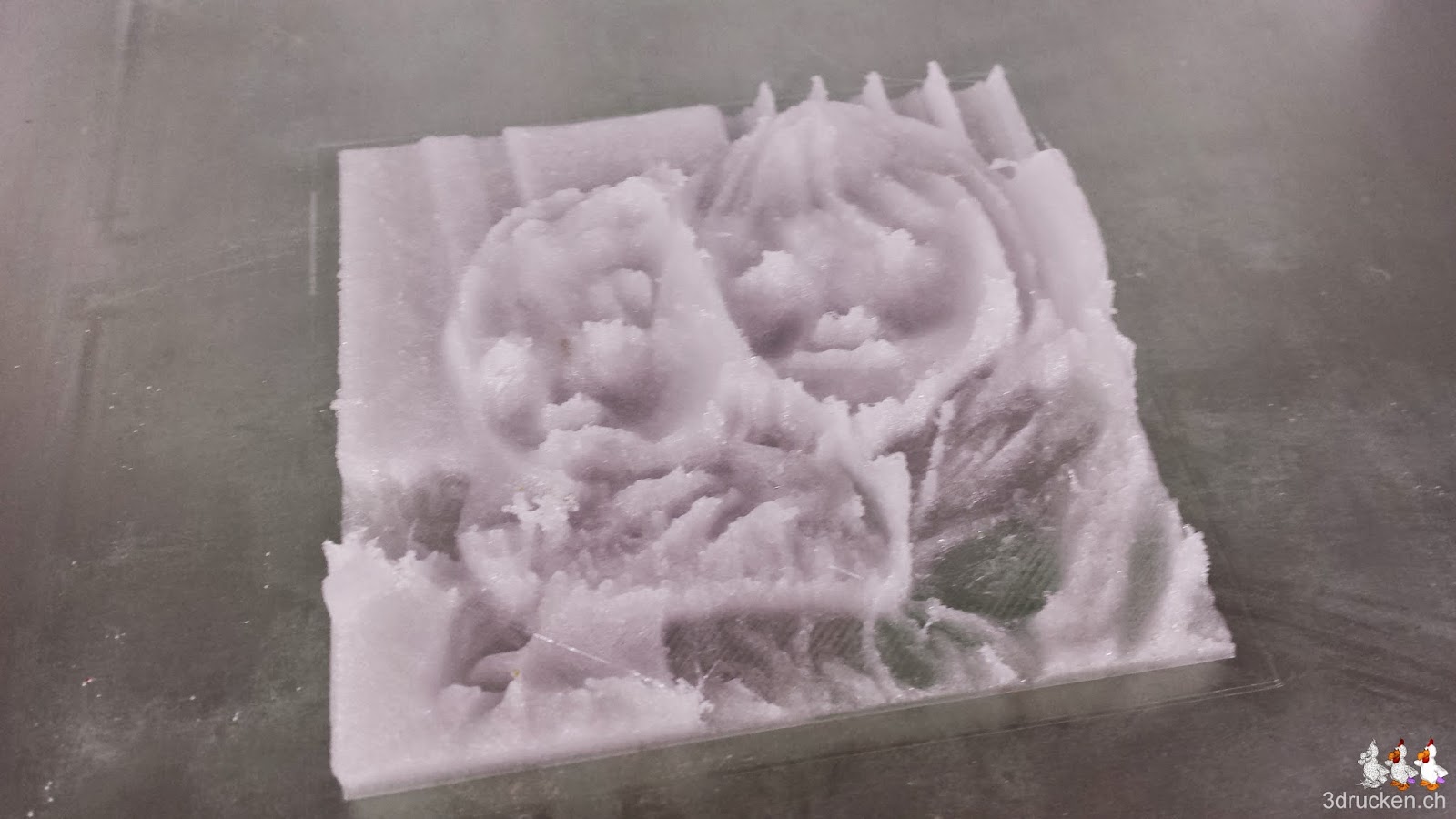

Das Resultat kann sich sehen lassen, auch wenn das Foto in 3D ohne Hintergrundbeleuchtung unbedeutend aussieht. Mit unseren Einstellungen haben wir für das Foto 100 Grautöne erreicht. Dies könnte noch gesteigert werden, auch wenn das Foto schon so sehr gut aussieht.
