Schon seit längerer Zeit hatten wir die Idee, aus Soft-PLA Stempel mit einem Monogramm herzustellen. Heute haben wir uns dahinter gesetzt und das Vorhaben mit der Herstellung eines Prototypen in Angriff genommen. Die Arbeitsschritte waren denkbar einfach.
Die Arbeitsschritte

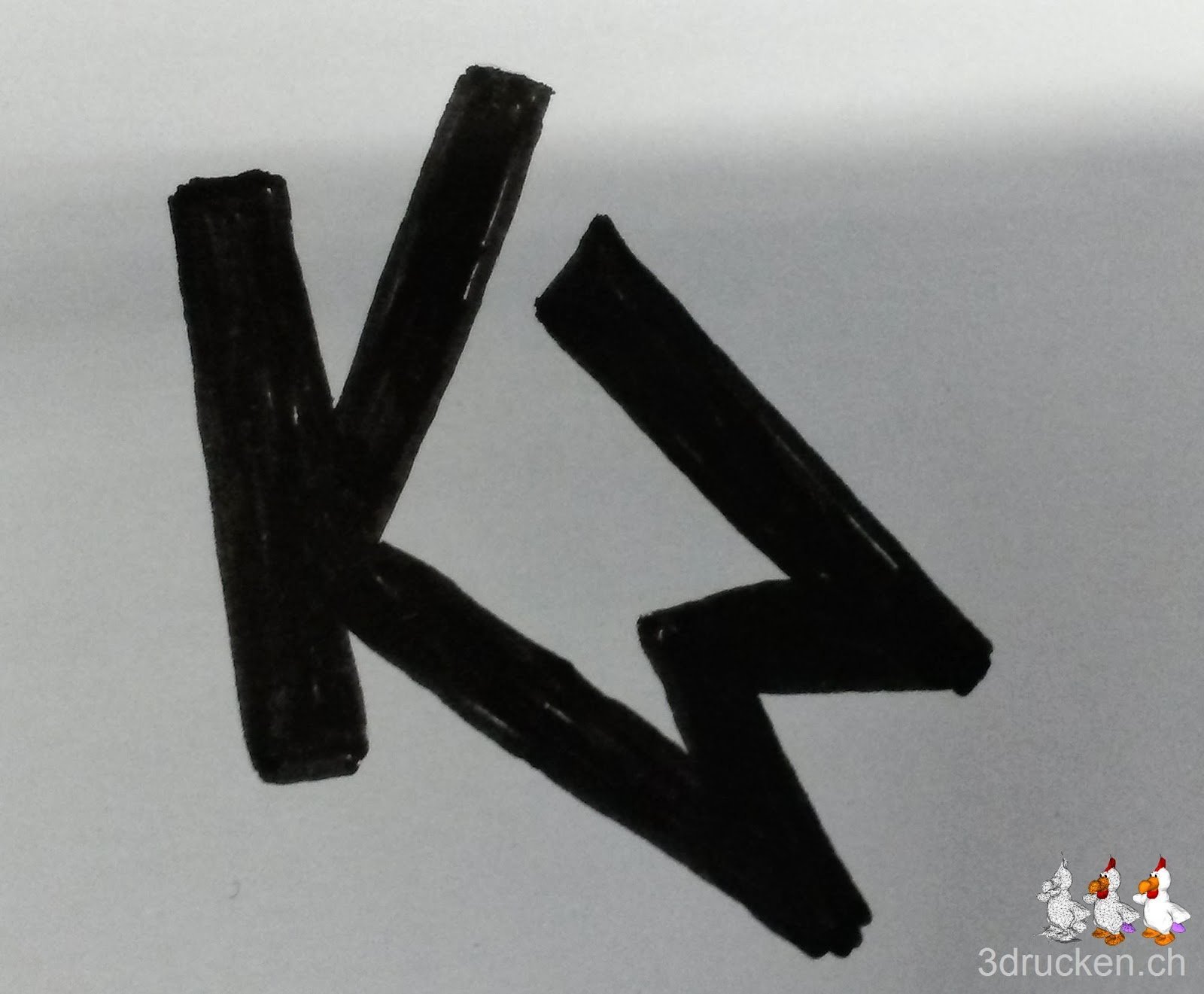

- Am Anfang fertigten wir eine Handzeichnung des Monogramms an. Diese haben wir mit der Fotokamera digitalisiert.
-
In Photoshop haben wir einige wenige Nachbesserungen gemacht und die Handzeichnung horizontal gespiegelt.
-
Die Pixel-Grafik haben wir mit dem Online-Tool Online-Convert.com in eine Vektorgrafik umgewandelt. Dadurch wurde sie für Tinkercad lesbar gemacht.
-
In Tinkercad generierten wir einen Sockel von 1.5mm, auf welchen wir das Monogramm mit 2mm Dicke platzierten.
-
Nun folgte das Ausprobieren mit den Einstellungen in Cura. Den ersten Versuch machten wir mit dem gewöhnlichen PLA, allerdings bei nur 20mm/sec Druckgeschwindigkeit, um zu testen, ob der Materialnachschub ordentlich funktionierte.
Resultate der Testdrucke
Der erste Testdruck ist gut gelungen, allerdings nicht als Stempel zu benutzen, weil das Material zu hart ist.

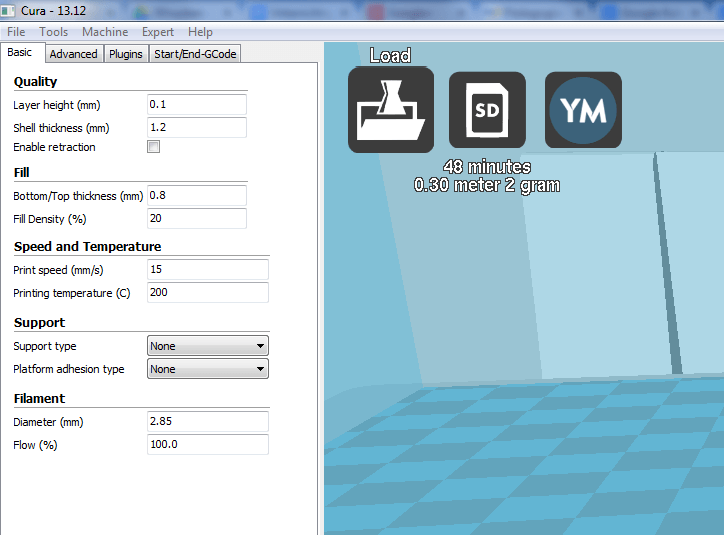

Für den zweiten Testdruck verwendeten wir bereits das Soft-PLA. Bei 10mm/sec Druckgeschwindigkeit und 210° klappte der Druck gut, allerdings merkten wir, dass die Bottom/Top-Dicke von 0,5mm etwas zu knapp war. Also druckten wir ein drittes Exemplar mit den folgenden Einstellungen:

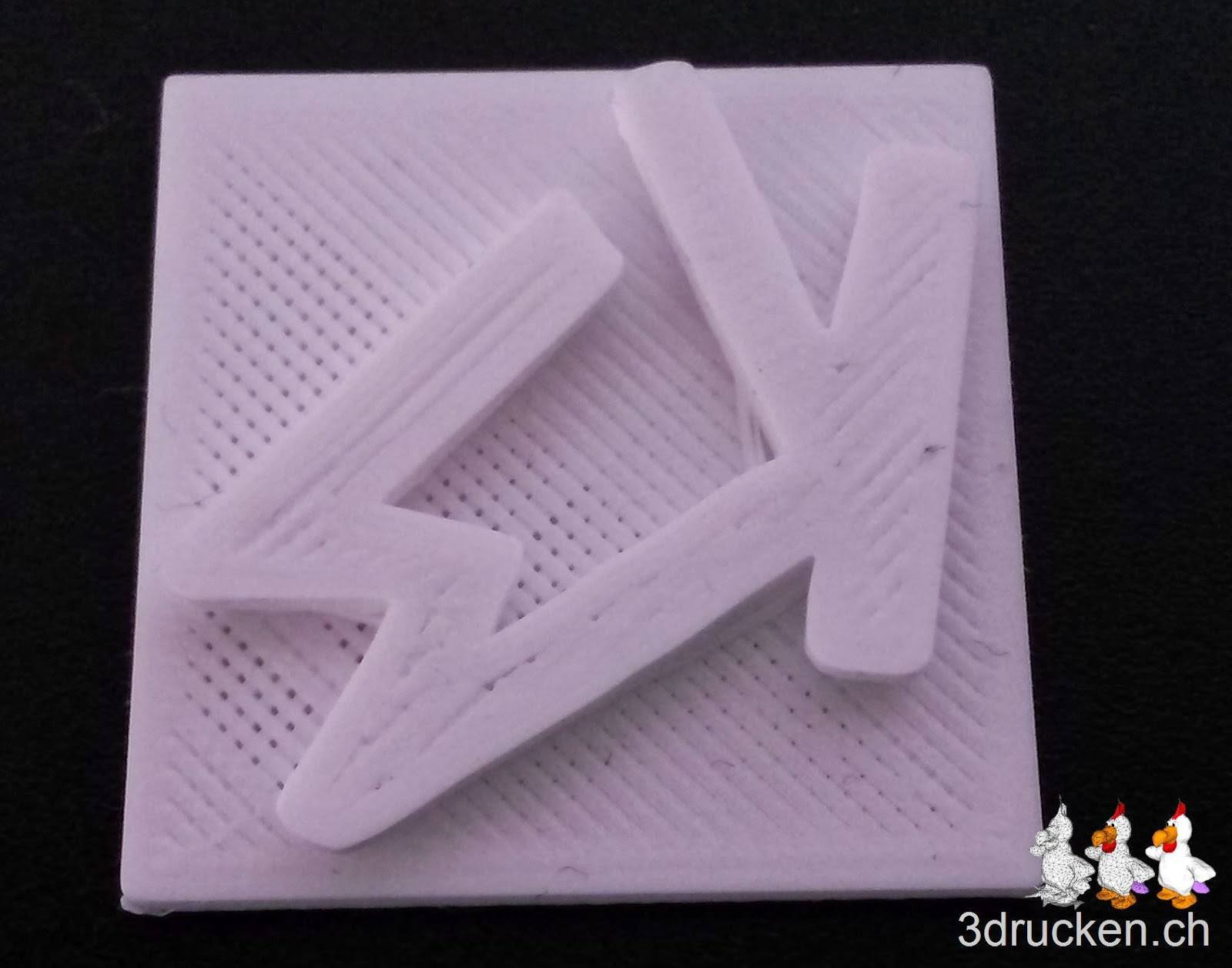

Nach 57min Druckzeit hatten wir einen Prototypen, der ordentliche Stempelresultate liefert. Die Maserung macht den Druck lebendig und gibt ihm einen Hauch von 3D… Wir sind auf jeden Fall zufrieden mit dem Resultat. Um den Stempel wirklich gebrauchstauglich zu machen, müssen wir uns nun im Baumarkt noch ein Stück Holz besorgen, welches wir als Griff an den Stempel kleben.
Damit ist der Grundstein für ein neues Unterrichtsprojekt gelegt.
