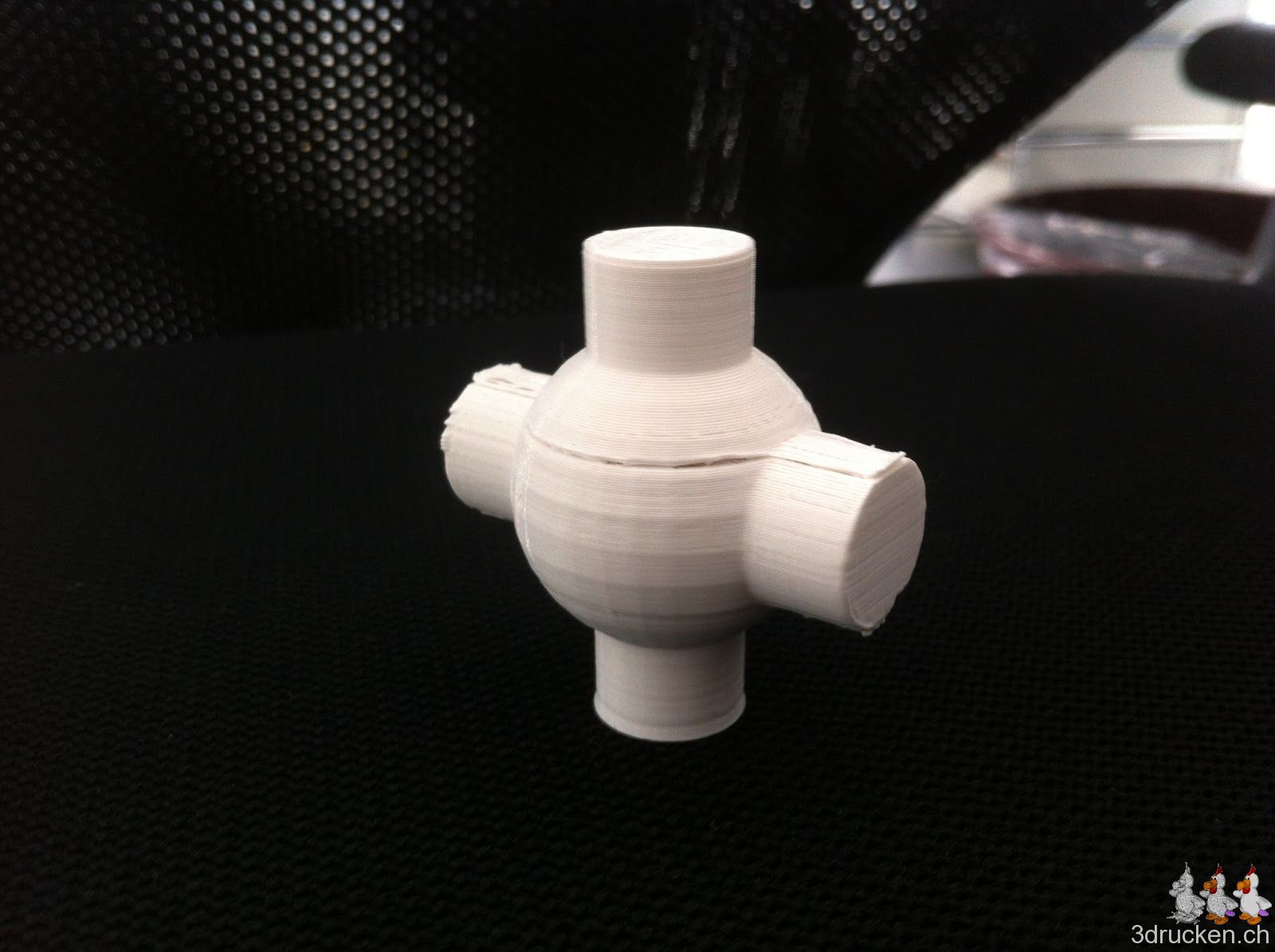

OpenScad Modell ausgedruckt

OpenScad Modell ausgedruckt


Heute haben wir mit OpenScad ein Gebilde gezeichnet, respektive programmiert. OpenScad ist ein Tool, das frei verfügbar ist. Aus dem Programm-Code kann der Körper generiert werden. Aus diesem wiederum kann eine STL-Datei erstellt werden. Und von da an geht es den gewohnten Ablauf.

Wichtig: Bevor das Modell als STL korrekt exportiert werden kann, muss unbedingt gerendert werden (F6, nicht F5!)

**Code: **

union(){
   sphere(r=2, center=true, $fn=30);
   cylinder(h=6, r1=1, r2=1, center=true, $fn=50);
   rotate ([90,0,0])
   cylinder(h=6, r=1, r2=1, center=true, $fn=50);
}

Die Form ist aus zwei Zylindern (cylinder), welche versetzt sind (rotate) und einer Kugel (sphere) zusammengesetzt. Das Zusammensetzen bewirkt die Funktion union().

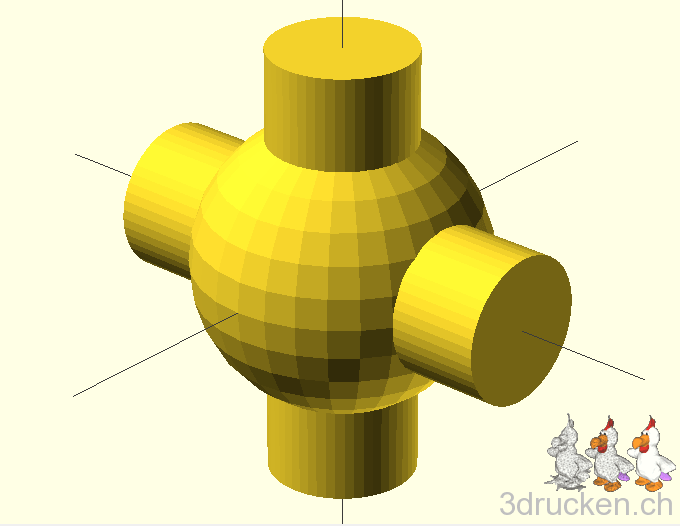

Der generierte Körper
Ansicht in Cura
