Alternative Rollenhalterung für den Ultimaker 2

Alternative Rollenhalterung für den Ultimaker 2


Schon für den Ultimaker Original mussten wir uns eine Rollenhalterung für die kleinen Rollen von Fabberworld anfertigen. Nun ist es auch beim Ultimaker 2 soweit. Zum Glück hatten schon andere Benutzer auf Thingiverse das Bedürfnis, von Rollen mit Innendurchmesser von ca. 3cm zu drucken. So fanden wir die alternative Rollenhalterung und druckten sie aus colorFabb XT bei 230° C und 110 % Fluss aus. Wie man mit dem XT gut druckt, haben wir bei colorFabb gefunden. colorFabb XT und weiteres Druckmaterial könnt ihr in der Schweiz praktisch bei deltatower.ch bestellen.

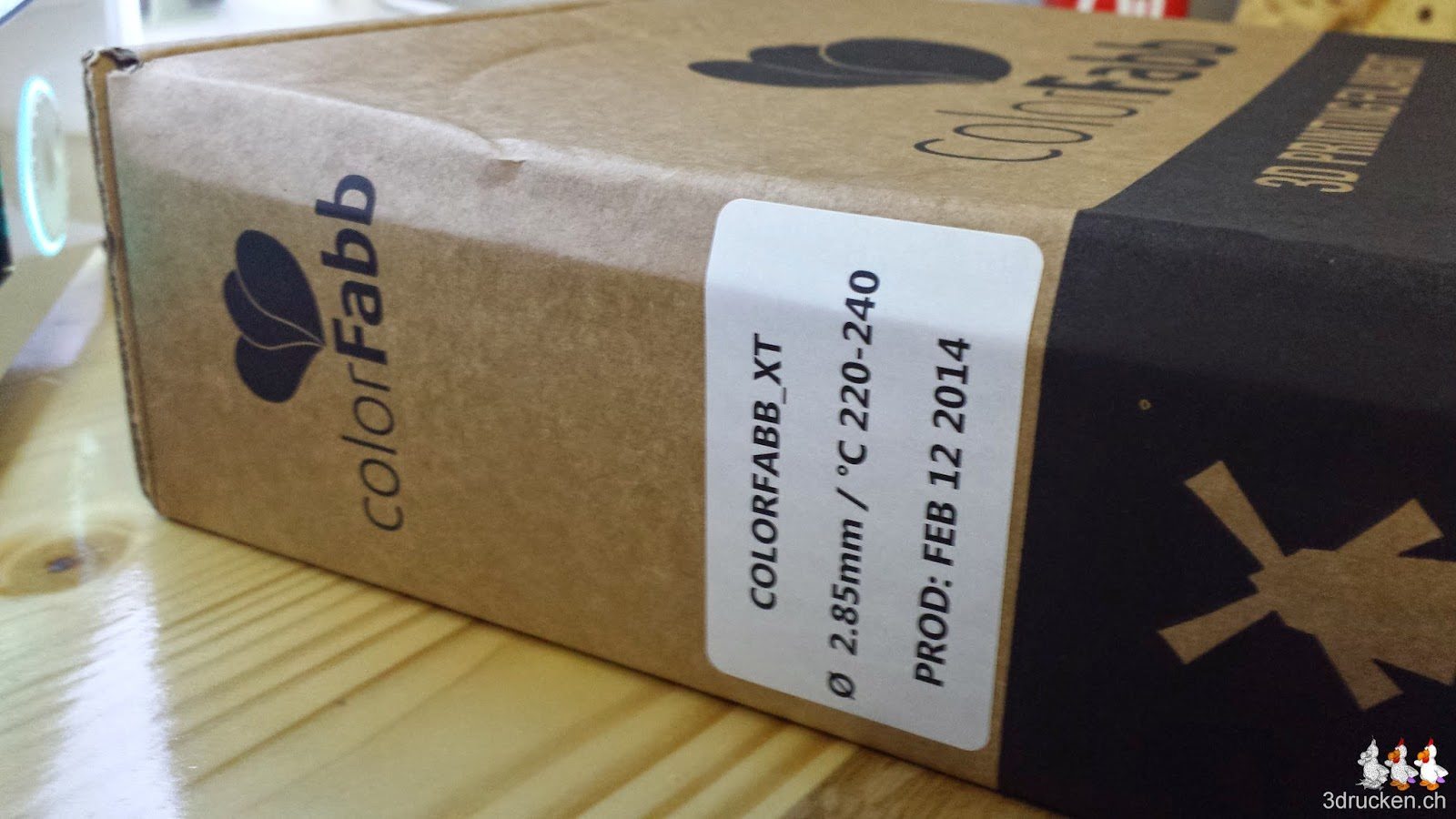

Foto der Verpackung mit dem colorFabb XT Druckmaterial
Hoffentlich hat das Druckmaterial die 5 Monate Lagerung gut überstanden
Foto der ausgepackten Rolle mit colorFabb XT Druckmaterial
Sieht edel aus, die Rolle von colorFabb

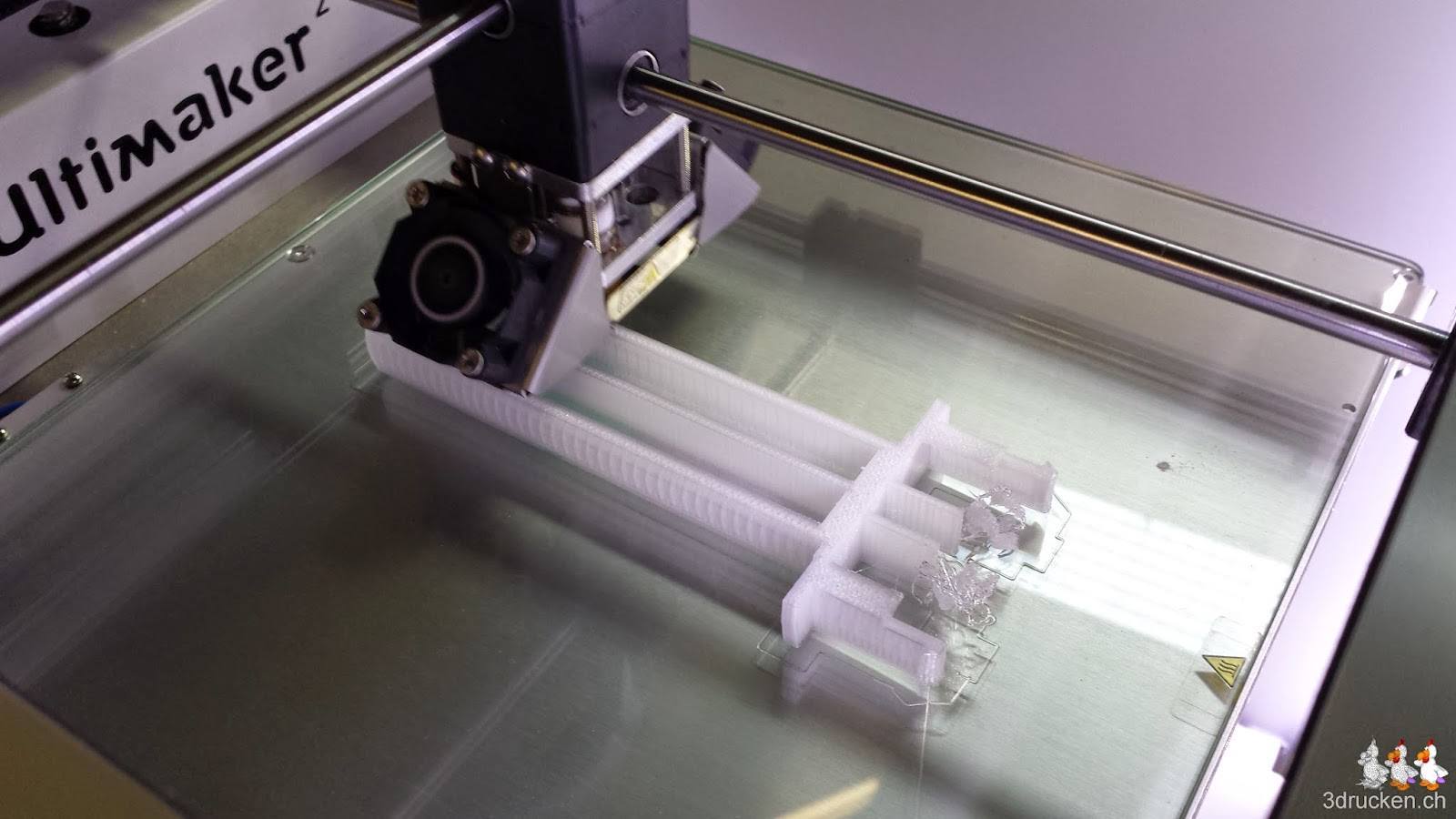

Foto des Rollenhalters für Rollen mit kleinem Innendurchmesser während des Drucks aus colorFabb XT auf dem Ultimaker 2
Leider ist der Support weggebrochen

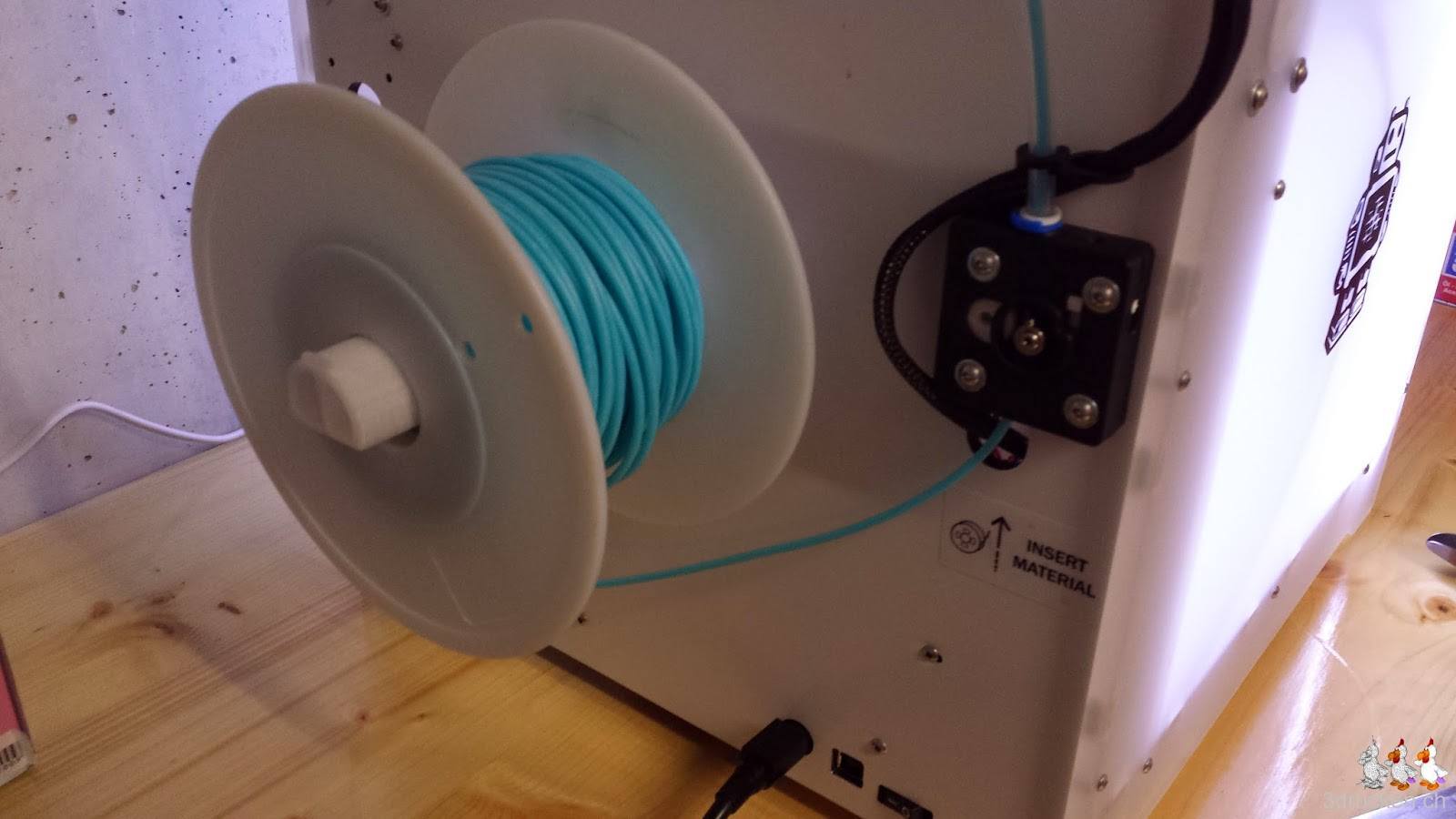

Foto der am Ultimaker 2 montierten Rolle mit kleinem inneren Durchmesser auf der neuen Rollenhalterung
Auch so passt die Rollenhalterung gut an unseren Ultimaker 2

Das Ergebnis ist sehr schön geworden, auch wenn sich die feinen Supportpfeiler schon während des Drucks gelöst hatten. Beim Einspannen der kleinen Rolle störte uns dann der Winkel, in dem das Filament in den Vorschub gezogen wird. Auch da fix auf Thingiverse gesucht, und eine Lösung mit Namen Ultimaker 2 filament guide gefunden. Ausgedruckt und montiert. Nun läuft es rund mit den kleinen Rollen.

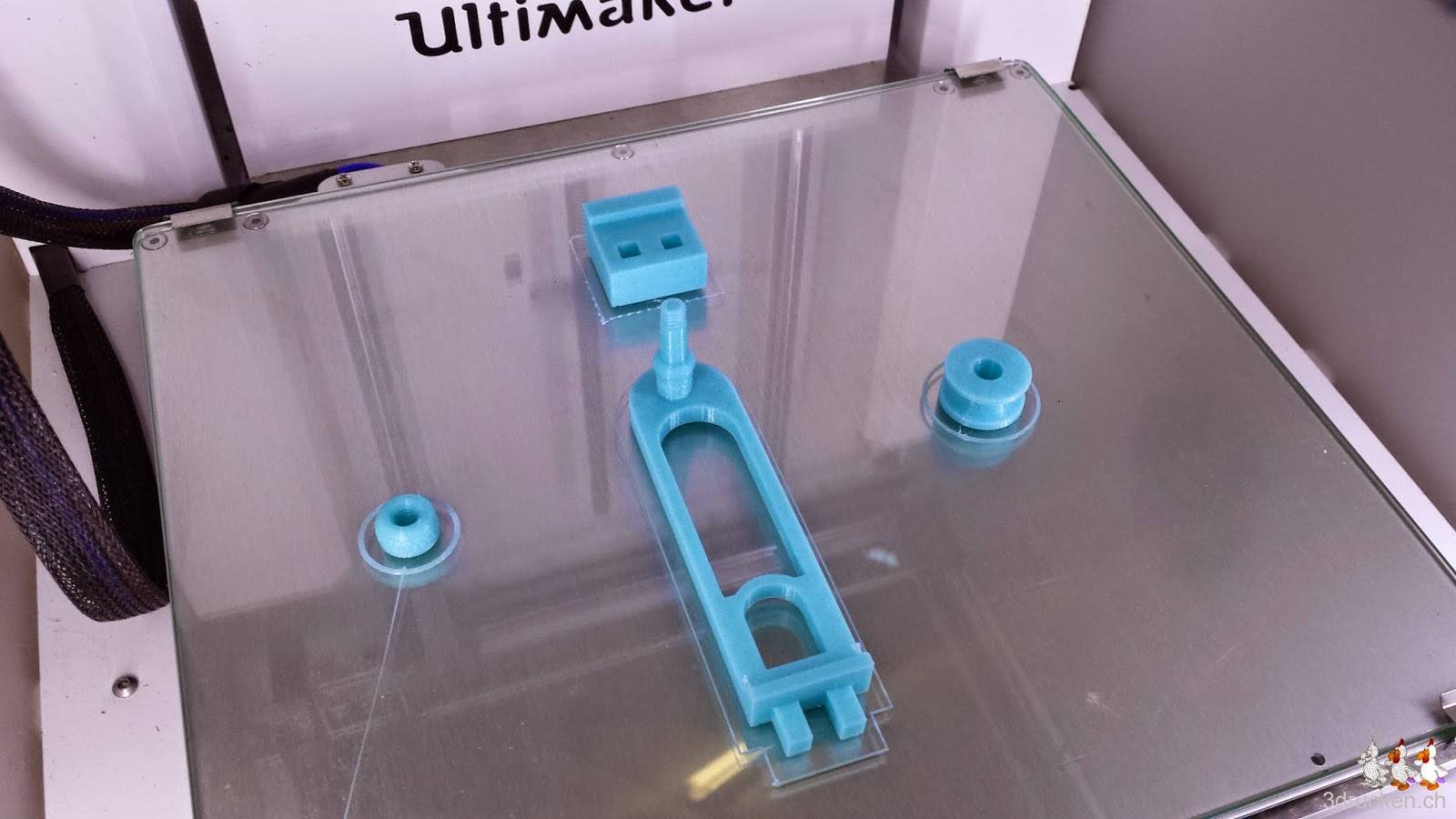

Foto der Einzelteile des Ultimaker 2 filament guide auf dem Drucktisch des Ultimaker 2
Alle 4 Teile des Ultimaker 2 filament guide

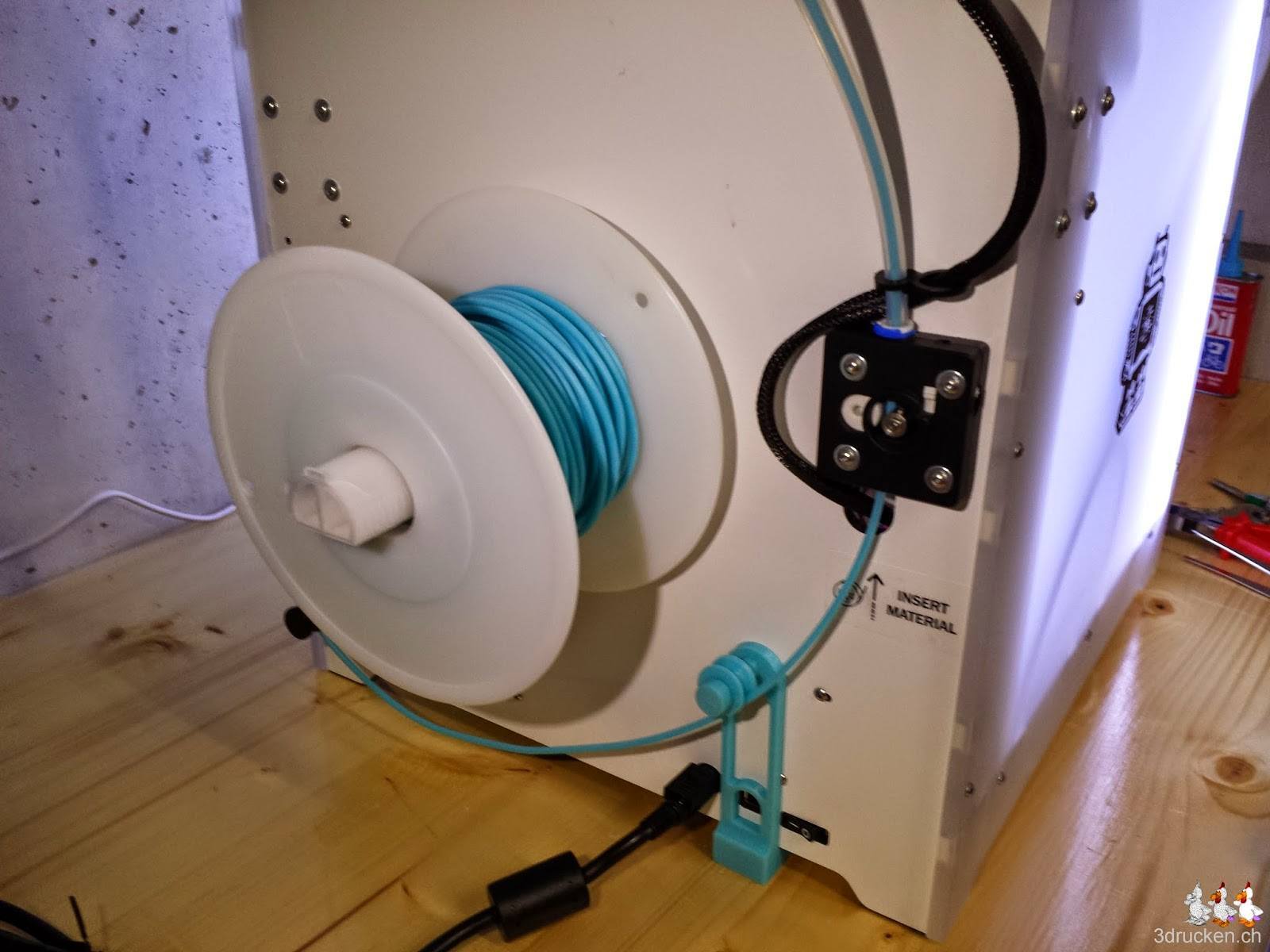

Foto der Rückseite des Ultimaker 2 mit montiertem Ultimaker 2 filament guide
Dem Druck ab Rollen mit kleinem Innendurchmesser stehts nichts mehr im Weg
